A válvula de esfera (também conhecida como válvula esférica) é um dispositivo de controle de fluxo que utiliza uma esfera perfurada para abrir ou bloquear a passagem de líquidos ou gases com um giro de 90°. É amplamente utilizada em operações de bloqueio e, conforme a construção, também pode ser aplicada no controle de fluxo.
Nas aplicações industriais, as válvulas de controle são essenciais, pois fazem todo o controle de passagem de fluidos líquidos ou gasosos em tubulações, suportando pressão e lidando, muitas vezes, diretamente com componentes químicos.
A válvula de esfera, com seus diversos tipos, atua nesse controle e pode oferecer operação rápida, elevada confiabilidade e níveis de estanqueidade compatíveis com os requisitos da aplicação quando corretamente especificada.
Confira mais detalhes sobre a válvula de esfera, as características dos principais tipos, entenda seu funcionamento e saiba quando o uso é mais indicado na indústria!

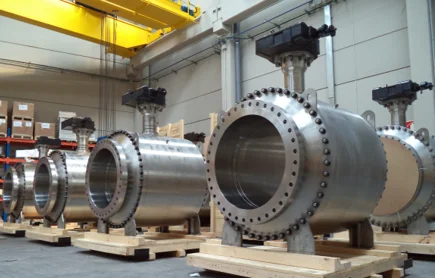

O que é uma válvula de esfera?
A válvula de esfera é uma válvula rotativa de ¼ de volta utilizada principalmente para abrir ou interromper a passagem do fluido e, em determinadas configurações, também para realizar o controle do processo. Ela é formada por um corpo que possui formato geralmente tubular e uma esfera furada de passagem plena ou reduzida que atua como obturador, fazendo o controle do fluxo de gases ou dos fluidos utilizados na operação.
Além disso, as extremidades ligadas ao corpo da válvula esfera possuem várias possibilidades de conexão à tubulação, como flanges, encaixe para solda, roscas ou mesmo niples extensores para solda.
Essa esfera, que pode ser oca ou maciça a depender do tamanho e classe de pressão, é pivotante e possui um furo, por onde passam os fluidos ou gases.
Como funciona uma válvula de esfera?
O furo presente na esfera é chamado de passagem, a qual, alinhada com a posição da tubulação interligada à válvula, significa que o mecanismo está acionado na posição aberta, dando vazão aos gases ou fluidos. Esta passagem pode ser plena (quando o diâmetro do furo é igual ao diâmetro nominal da válvula) ou reduzida (quando o diâmetro do furo possui redução em relação diâmetro nominal da válvula).
Quando a passagem é colocada em posição perpendicular à tubulação, ela está na posição fechada, impedindo o fluxo e a passagem das substâncias.
Além disso, esse estilo de válvula pertence ao grupo de ¼ de volta. Ou seja, para abrir ou fechar, o mecanismo só precisa criar ¼ de giro para a esfera, pois a abertura é de 90º.
Confira também: Válvula rotativa
Quais são os principais componentes de uma válvula de esfera?
A configuração varia conforme o modelo, mas uma válvula de esfera normalmente reúne componentes responsáveis pela passagem do fluido, pela vedação e pelo acionamento. Entre os principais estão:
- Corpo: estrutura que contém os componentes internos e estabelece a conexão com a tubulação;
- Esfera: elemento rotativo que permite, restringe ou interrompe a passagem do fluido;
- Haste: transmite o movimento do sistema de acionamento para a esfera;
- Sedes: ficam em contato com a esfera e participam da vedação;
- Vedações: auxiliam na prevenção de vazamentos entre diferentes partes do conjunto;
- Acionamento: pode ser manual ou realizado por atuadores compatíveis com a válvula.
Esses elementos influenciam diretamente o torque, a estanqueidade, os limites de pressão e temperatura e a compatibilidade da válvula esférica com cada processo.
Tipos de válvulas de esfera
Existem diferentes tipos de válvulas de esfera. Neste tópico falaremos sobre três configurações relevantes: esfera flutuante, esfera guiada (trunnion) e esfera segmentada.
Cada um possui características individuais que interferem nas possibilidades de aplicação, e ambos os primeiros tipos, assim como outras configurações de válvula esférica, são passíveis de automação utilizando os tipos adequados de atuadores e acessórios.
Confira as características principais desses tipos de válvula de esfera:
Válvula de esfera flutuante (floating ball)
A válvula de esfera flutuante possui uma esfera em contato com a haste da válvula para transmissão do movimento rotativo e é apoiada por 2 assentos ou sedes de vedação podendo ser macios (soft) ou metálicos, permitindo assim a movimentação da esfera na cavidade do corpo da válvula para vedar ou liberar a passagem do fluxo.
Nessa configuração, a esfera pode apresentar pequeno deslocamento sob a ação da pressão do processo, contribuindo para o contato com a sede e a vedação.
Os modelos Samson são desenvolvidos em diferentes materiais, desde super duplex, duplex e titânio até carbono e aço inoxidável.
As condições máximas de pressão e temperatura não devem ser generalizadas para todas as válvulas de esfera flutuante, pois dependem do modelo, dos materiais, das sedes e das vedações utilizadas.
Entenda também sobre as válvulas termostáticas
Válvula de esfera guiada (trunnion ball)
Já a válvula de esfera guiada possui haste feita em peça única e guia inferior, o que gera apoio extra ao esforço do fluxo que é exercido na esfera. Isso diminui o torque da operação e estende a vida útil da peça.
O apoio adicional ajuda a absorver parte das forças exercidas pelo diferencial de pressão, característica relevante principalmente em determinados serviços de maior porte ou pressão.
Esse tipo de válvula é especialmente indicada para altas pressões, já que a esfera é guiada tanto na parte inferior quanto superior.
Além disso, ela também pode ser encontrada nos mesmos materiais de fabricação do tipo anterior.
Conheça as válvulas de controle on/off
Conheça mais sobre as válvulas 3 vias
Válvula de esfera segmentada
A válvula de esfera segmentada utiliza uma esfera com geometria parcial ou segmentada e pode ser empregada tanto em operações liga/desliga quanto em serviços de estrangulamento e controle de fluxo.
Essa configuração amplia as possibilidades de uso da válvula de esfera em processos que exigem modulação, além das aplicações tradicionais de bloqueio. A seleção deve considerar pressão, vazão, temperatura, características do fluido e comportamento requerido pelo processo.
Onde as válvulas de esfera são utilizadas?
As válvulas de esfera são amplamente utilizadas em processos de controle de fluxo que exigem vedação eficiente, acionamento rápido e alta confiabilidade operacional.
Dependendo da construção, a válvula esférica também pode atender aplicações de controle modulante, especialmente em versões desenvolvidas para estrangulamento.
Entre as principais aplicações das válvulas de esfera estão:
- Indústria de petróleo e gás;
- Mineração;
- Tratamento de água e efluentes;
- Indústria química;
- Indústria petroquímica;
- Indústria alimentícia;
- Sistemas de vapor;
- Transporte de gases industriais.
A adequação a esses setores depende das características técnicas de cada válvula de esfera, como materiais, sedes, vedações, classe de pressão e limites de temperatura.
Confira também: válvulas criogênicas | Veja por que as válvulas on-off são ideais para seu sistema
Quais são as vantagens das válvulas de esfera?
Quando acionadas na posição fechada, as válvulas de esfera podem alcançar níveis elevados de estanqueidade, conforme o projeto, a sede, a classe de vedação e as condições de operação.
O fechamento da valvula esfera também ocorre com rapidez, o que é importante para operações com gases e produtos químicos nas quais uma manobra ágil de bloqueio seja necessária.
Além disso, outras vantagens oferecidas pela válvula esferica são:
- Ocupa menos espaço se comparada ao modelo de gaveta;
- Possui movimento de apenas 90° entre as posições aberta e fechada;
- Pode apresentar elevada estanqueidade em configurações adequadas de sede;
- Permite automação com atuadores compatíveis;
- Pode oferecer baixa restrição ao fluxo em determinadas configurações de passagem plena;
- Favorece operações rápidas de abertura e fechamento.
Embora a válvula esférica possa realizar manobras rápidas, sua utilização em sistemas de emergência ou funções de segurança deve ser avaliada especificamente. Nem todo modelo é automaticamente adequado a esse tipo de aplicação.
Como saber se uma válvula esférica está aberta ou fechada?
A alavanca geralmente é instalada na mesma direção do furo de passagem do fluido na esfera. Se a alavanca estiver alinhada paralelamente à tubulação, significa que a passagem interna está aberta, permitindo o fluxo do líquido ou gás.
Esse alinhamento visual intuitivo é uma das grandes vantagens da válvula esférica, facilitando a operação e o controle do fluxo com um simples olhar, o que é fundamental em situações que exigem uma resposta rápida e segura.
Quando a alavanca está perpendicular à tubulação, a válvula de esfera normalmente se encontra na posição fechada. Em conjuntos automatizados, a indicação de posição pode ser realizada por chaves-fim de curso, sinalizadores, posicionadores ou outros acessórios.
O que fazer quando uma válvula esférica está travada?
Se uma válvula esférica estiver travada, o problema pode ser causado pelo acúmulo de resíduos, corrosão ou falta de uso por um longo período.
Outras causas possíveis incluem desgaste das sedes, danos à haste ou ao mecanismo de acionamento e condições de processo incompatíveis com o equipamento.
Em aplicações industriais, não é recomendável aplicar força excessiva à alavanca nem iniciar a desmontagem enquanto a válvula estiver conectada a uma linha pressurizada. Uma intervenção inadequada pode danificar o equipamento e representar risco aos profissionais envolvidos.
A válvula de esfera deve ser inspecionada conforme os procedimentos de segurança da planta. Quando necessário, a linha deve ser isolada e despressurizada antes da manutenção, que deve ser executada por profissionais qualificados e conforme as orientações aplicáveis ao modelo.
Como escolher a válvula de esfera ideal?
A escolha das válvulas de esfera deve considerar as características do processo e as condições de operação para garantir segurança, desempenho e durabilidade.
Entre os principais fatores que devem ser avaliados estão:
- Tipo de fluido transportado;
- Pressão de operação;
- Temperatura do processo;
- Necessidade de vedação;
- Diâmetro da tubulação;
- Tipo de conexão;
- Frequência de acionamento;
- Necessidade de automação;
- Pressão diferencial;
- Passagem plena ou reduzida;
- Materiais das sedes e vedações;
- Necessidade de operação on/off ou controle modulante;
- Torque necessário para o acionamento.
Uma especificação adequada contribui para aumentar a vida útil do equipamento e reduzir custos de manutenção.
Também é importante consultar a documentação técnica da válvula esférica selecionada, já que pressão, temperatura, materiais e limites operacionais variam conforme o modelo.
Conte com a Samson para soluções em válvulas de esfera
A vasta seleção de válvulas de controle da Samson é desenvolvida com dimensões, materiais e configurações ajustados com os padrões industriais, como JIS, ANSI e DIN.
As características e os padrões disponíveis devem ser verificados de acordo com cada modelo de válvula de esfera, evitando generalizações para toda a linha.
Além disso, nosso desenho modular viabiliza que as válvulas tenham flexibilidade para a seleção de componentes, a fim de suprir as demandas das mais variadas aplicações.
Essa modularidade permite configurar diferentes soluções de válvula esférica conforme requisitos como pressão, temperatura, materiais, tipo de acionamento e necessidades de automação.
Conheça alguns dos principais modelos de válvula de esfera Samson:
- BR 26d – pneumático – DIN;
- BR 26d – pneumático – ANSI;
- Válvula de esfera segmentada pneumática ANSI 3310.
O Tipo 3310 é uma válvula de esfera segmentada destinada a serviços de liga/desliga e estrangulamento, permitindo aplicações em que o controle de fluxo é necessário.
Já as características dos modelos BR 26d devem ser verificadas nas respectivas documentações técnicas para confirmar a configuração construtiva, materiais, limites operacionais e tipo de apoio da esfera.
Navegue em nosso site e encontre dispositivos de qualidade e confiáveis para a segurança e eficiência das suas operações industriais!
Confira mais sobre a válvula borboleta | Válvula rotativa
Aprenda também sobre válvula automática | Válvula on off
Veja como escolher entre válvula globo ou esfera | Válvula esfera de 3 vias
Perguntas frequentes sobre válvulas de esfera
Confira algumas das dúvidas mais comuns sobre válvulas de esfera, suas características, aplicações e diferenças em relação a outros modelos industriais.
1. Qual a diferença entre válvula de esfera e válvula gaveta?
A válvula de esfera utiliza uma esfera perfurada para controlar o fluxo com um giro de 90°, enquanto a válvula gaveta opera por meio da elevação ou descida de uma gaveta interna. As válvulas de esfera costumam oferecer acionamento mais rápido e excelente vedação.
A seleção entre válvula de esfera e válvula gaveta deve considerar também fluido, pressão, requisitos de estanqueidade, frequência de acionamento e finalidade do equipamento.
2. As válvulas de esfera podem ser automatizadas?
Sim. As válvulas de esfera podem ser integradas a atuadores pneumáticos, elétricos ou hidráulicos, permitindo operação remota e integração com sistemas de automação industrial.
A configuração do atuador deve ser compatível com o torque requerido pela válvula esférica e com as condições da aplicação.
3. Quando utilizar uma válvula de esfera?
As válvulas de esfera são indicadas para aplicações que exigem abertura e fechamento rápidos, vedação eficiente e alta confiabilidade no bloqueio do fluxo de líquidos ou gases.
Determinadas versões de válvula esférica, como as de esfera segmentada, também podem ser utilizadas em serviços de controle e estrangulamento.
4. Quais fatores influenciam a vida útil de uma válvula de esfera?
A vida útil depende das condições de operação, da frequência de acionamento, do tipo de fluido, do diferencial de pressão, dos materiais das sedes e vedações e da qualidade da manutenção.
Uma válvula esférica corretamente dimensionada e compatível com o processo tende a apresentar melhor desempenho e menor risco de desgaste prematuro.
5. Quais materiais podem ser utilizados na fabricação de válvulas de esfera?
As válvulas de esfera podem ser fabricadas em aço carbono, aço inoxidável, duplex, super duplex, titânio e outros materiais, dependendo das exigências de pressão, temperatura e compatibilidade química da aplicação.
Além do corpo, a seleção dos materiais das sedes, vedações e componentes internos também influencia a compatibilidade e os limites de operação da válvula esférica.
