Para escolher a válvula esfera de 3 vias ideal, primeiro identifique se a aplicação exige desvio de fluxo, característica do padrão L, ou mistura e divisão de fluxo, característica do padrão T. Depois, verifique fatores como material compatível com o fluido, pressão, temperatura, conexões, tipo de acionamento, manual ou atuado, e o Cv necessário para garantir o desempenho. Em aplicações corrosivas ou abrasivas, também é importante considerar válvulas com corpo em aço inoxidável ou revestimentos especiais.
Esses critérios são especialmente importantes na indústria, onde o controle e o direcionamento de líquidos, gases e vapores fazem parte de diferentes processos. Para atender a essas necessidades, as válvulas de esfera de 3 vias oferecem diferentes configurações para direcionar, misturar ou dividir fluxos de acordo com as características de cada aplicação.
Neste artigo, você vai entender o que é uma válvula de 3 vias, para que ela serve, como funciona e quais são os principais critérios para escolher o modelo mais adequado para processos industriais.
Se você está em busca de uma válvula de 3 vias para indústrias, este artigo vai explicar tudo o que você precisa saber, desde o conceito básico até como escolher a melhor opção para sua aplicação. Confira!

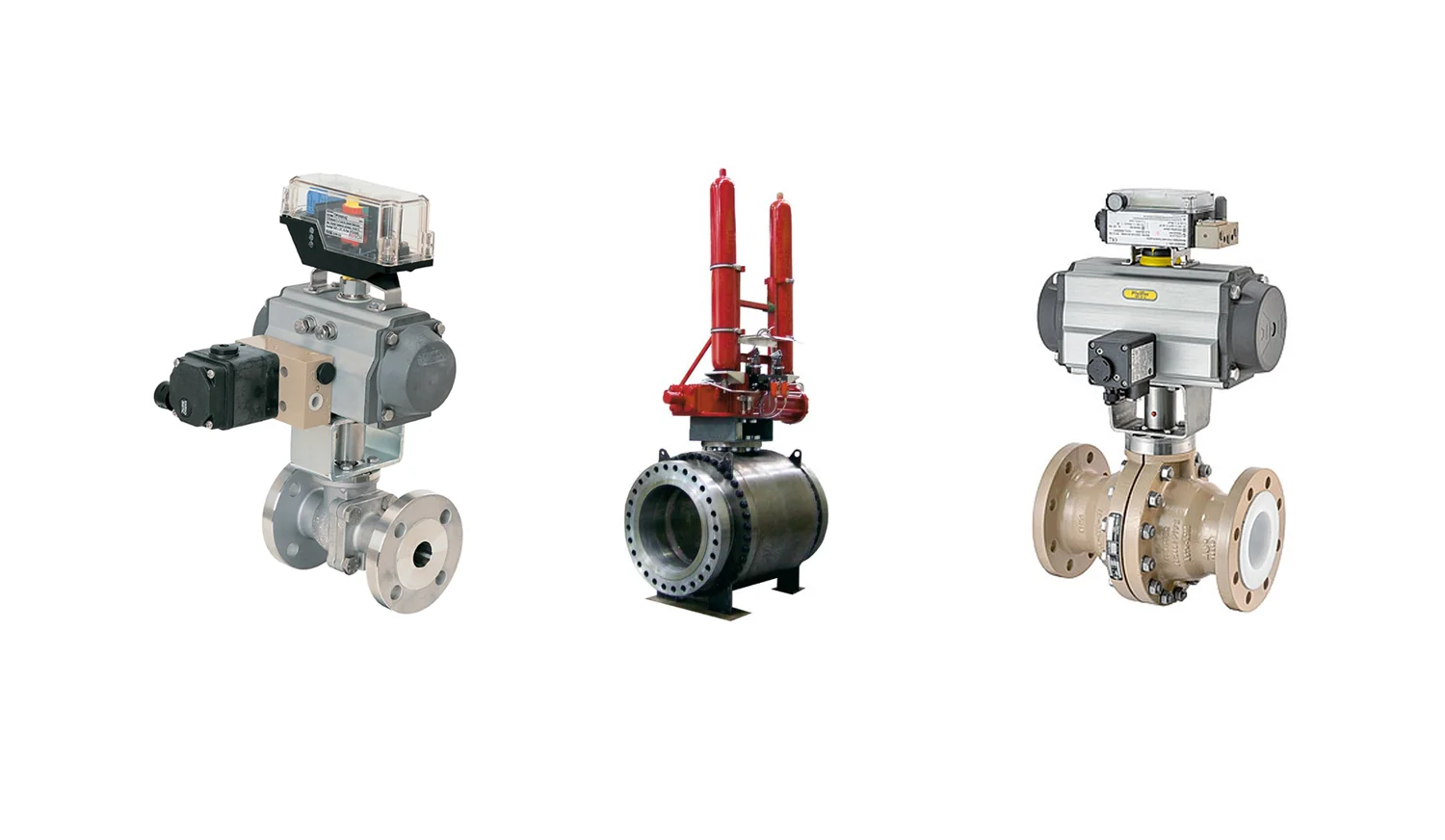

O que é uma válvula de 3 vias?
A válvula de 3 vias é utilizada para controlar o fluxo de fluidos em sistemas industriais. Ela possui três conexões, que permitem direcionar o fluxo de um ponto para dois diferentes caminhos ou combinar dois fluxos em um único caminho.
Por sua estrutura, essa válvula é altamente versátil e pode ser usada em diversas situações, como desviar, misturar ou dividir os fluxos dentro de um sistema. A principal função é alterar a direção do fluxo de um fluido, controlando o caminho por onde ele passa sem precisar de outras válvulas para isso.
Esse tipo de válvula é muito utilizado em sistemas de tubulação que exigem flexibilidade no controle de fluxos, como em processos de aquecimento, resfriamento, tratamento de água e muitos outros.
Para que serve a válvula esfera de 3 vias?
A válvula esfera de 3 vias é uma solução essencial em sistemas industriais para controlar o fluxo de líquidos, gases e vapores de forma precisa e eficiente.
As portas na esfera podem ser ajustadas para abrir ou fechar diferentes passagens, permitindo que o fluido seja direcionado conforme a necessidade. Por isso, ela pode desempenhar diversas funções importantes:
- Desligar totalmente o fluxo: a válvula pode ser fechada completamente, interrompendo a passagem do fluido pelo sistema.
- Misturar dois tipos de fluido: pode combinar dois fluxos diferentes em um único ponto de saída, sendo útil em processos como controle de temperatura ou mistura de substâncias.
- Desviar o fluxo para outra direção: permite redirecionar o fluxo de um fluido para diferentes partes do sistema sem a necessidade de outras válvulas para essa função.
- Dividir o fluxo em duas direções: pode distribuir o fluxo de um fluido entre dois caminhos diferentes, direcionando-o para várias partes do sistema.
- Bloquear um fluxo e permitir outro: permite interromper a passagem de um fluido em uma direção enquanto mantém o fluxo em outra, oferecendo maior flexibilidade ao processo.
Conheça também a válvula reguladora de fluxo
Como funciona a válvula de 3 vias?
O funcionamento da válvula de 3 vias está diretamente ligado ao movimento da esfera interna, que possui uma abertura específica para direcionar o fluxo. Ao girar o atuador manual ou automático, a posição da esfera altera os caminhos de passagem, permitindo que o fluido seja misturado, desviado ou bloqueado conforme a necessidade do processo.
Esse mecanismo simples garante alto desempenho e confiabilidade, já que a válvula de 3 vias consegue controlar diferentes rotas de fluxo em um único ponto de instalação.
Além de reduzir a quantidade de tubulações e conexões, essa operação torna o sistema mais compacto e eficiente, atendendo a aplicações que exigem flexibilidade sem comprometer a segurança.
Vantagens da válvula esfera de 3 vias
A utilização da válvula de 3 vias traz uma série de benefícios que a tornam uma escolha estratégica para processos industriais. Entre as principais vantagens estão:
- Versatilidade de aplicação: pode ser usada para diversas finalidades – desvio, mistura ou divisão de fluxos – adaptando-se facilmente aos mais variados processos;
- Redução de componentes no sistema: elimina a necessidade de múltiplas válvulas, reduzindo espaço, custo e complexidade da tubulação;
- Facilidade de operação: com apenas um mecanismo de controle, a válvula de 3 vias realiza múltiplas funções com rapidez e precisão;
- Manutenção simplificada: por ser compacta e possuir menos conexões, esse tipo de válvula tende a ter manutenção mais simples e ágil;
- Possibilidade de bloquear totalmente um fluído e liberar o fluxo de outro;
- Maior controle de processos: proporciona melhor estabilidade e eficiência no controle de temperatura, pressão e vazão dos fluidos, otimizando os resultados operacionais.
Quais são os tipos de válvulas de 3 vias?
Os dois tipos mais comuns de válvulas de esfera de 3 vias são o Padrão L e o Padrão T, que se referem ao formato das portas da válvula e ao caminho que o fluido percorre quando a válvula é acionada. A seguir, entenda como cada um desses padrões funciona.
Padrão L
O Padrão L é o tipo de válvula de 3 vias mais comum. A principal característica dessa válvula é uma passagem em formato de “L” dentro da esfera, permitindo que o fluido seja direcionado de uma entrada para uma das duas saídas possíveis. Essa mudança de direção ocorre com o giro da alavanca ou por meio do atuador, respeitando o movimento de 90 graus.
Padrão T
O Padrão T tem uma passagem interna em forma de “T” e pode ser chamado também de válvula esfera de 180 graus ou misturador. Com esse tipo de válvula, o fluido pode ser desviado para um dos dois caminhos ou, dependendo da posição da válvula, pode misturar-se entre as duas saídas.
As portas em “T” permitem que a válvula direcione o fluido para uma das saídas ou misture os fluxos das duas saídas. Quando a válvula está posicionada para a mistura, ela permite que os fluxos se relacionem.
Qual a importância das alavancas?
Via de regra, os modelos de válvula 3 vias possuem batentes de alavancas que são responsáveis por evitar que a válvula ultrapasse o limite de volta de 90 graus.
Esse mecanismo é extremamente importante, pois é ele que consegue fornecer, à válvula, maior capacidade de controle em relação à quantidade de fluido que é misturado ou desviado.
Diferenças entre a válvula de 3 vias e a válvula de 2 vias
Uma das principais diferenças é que a válvula de esfera de 2 vias tem como foco principal o uso em serviços de bloqueio, enquanto a de 3 vias é mais versátil. Além disso, diferentemente do modelo de 3 vias, a válvula de esfera de 2 vias tem apenas duas aberturas, ambas conectadas ao tubo.
Assim, a válvula de 3 vias consegue atender a processos de controle que possuem um nível mais elevado de complexidade, enquanto o outro modelo não tem essa mesma capacidade.
Como escolher a válvula de 3 vias para processos industriais?
A escolha da válvula de 3 vias deve considerar as características do processo, o tipo de fluxo, as condições de operação e os requisitos de vazão. Avaliar esses fatores antes da especificação ajuda a garantir compatibilidade, desempenho e confiabilidade do equipamento.
Defina o padrão de fluxo: L ou T
O primeiro passo é identificar como o fluido precisa ser direcionado. O Padrão L é indicado para aplicações que exigem o desvio do fluxo entre diferentes caminhos, sem misturar os fluidos.
Já o Padrão T permite direcionar, misturar ou dividir os fluxos, sendo utilizado em aplicações como sistemas de controle de temperatura, mistura de líquidos e distribuição de fluidos.
Avalie o material da válvula
O material do corpo e dos componentes da válvula deve ser compatível com o fluido e com as características da aplicação. Em processos com fluidos corrosivos, viscosos ou que contenham partículas sólidas, é importante selecionar materiais capazes de suportar essas condições.
Em aplicações corrosivas ou abrasivas, podem ser consideradas válvulas com corpo em aço inoxidável ou revestimentos especiais, conforme as características do processo.
Verifique as condições de operação
Pressão e temperatura são fatores importantes para definir a válvula adequada. O modelo selecionado deve suportar as condições de operação do sistema sem comprometer a segurança, a vedação ou a vida útil dos componentes.
Dimensione a capacidade de vazão
A válvula deve apresentar capacidade de vazão compatível com a demanda do processo. Um dimensionamento inadequado pode limitar o desempenho do sistema ou resultar em uma válvula maior do que o necessário.
Considere o Cv da válvula
O Cv (coeficiente de vazão) indica a capacidade da válvula de permitir a passagem do fluido e é um dos parâmetros utilizados no dimensionamento. Seu cálculo deve considerar as características do fluido e as condições de operação para determinar um modelo adequado à aplicação.
Avalie a qualidade e a durabilidade
Além das especificações técnicas, a qualidade construtiva da válvula influencia sua confiabilidade e seus custos de manutenção ao longo do tempo. A escolha de um equipamento adequado às condições do processo pode contribuir para reduzir intervenções e aumentar a disponibilidade do sistema.
Quando usar uma válvula de 3 vias em processos industriais?
A válvula de 3 vias é indicada quando há necessidade de:
- Alternar linhas de produção;
- Misturar fluidos em sistemas térmicos;
- Controlar retorno e bypass;
- Direcionar fluxo entre tanques;
- Automatizar o controle de processos.
Por sua versatilidade, a válvula de 3 vias é comum em indústrias químicas, alimentícias e farmacêuticas, além de aplicações em sistemas HVAC.
A SAMSON é a melhor opção para válvulas de controle?
Reconhecida pela excelência em válvulas de controle, há mais de 100 anos a SAMSON oferece soluções de alta qualidade que atendem aos mais rigorosos padrões industriais.
Com um catálogo vasto de válvulas de controle, você encontra opções de válvula de 3 vias, com durabilidade, precisão e eficiência, que garantem o desempenho adequado para várias aplicações industriais. Além disso, na SAMSON você tem suporte técnico especializado para tornar a escolha e a instalação mais fáceis e seguras.
Encontre a válvula que você precisa em nosso catálogo de válvulas.
Leia também:
FAQ: Perguntas frequentes sobre a válvula de 3 vias
Veja as dúvidas mais comuns sobre a válvula de 3 vias:
1. Qual a diferença entre as válvulas de 3 vias L e T?
A principal diferença está no formato da passagem interna da esfera e no direcionamento dos fluxos. A válvula de 3 vias com Padrão L é indicada principalmente para desviar o fluxo entre diferentes caminhos, enquanto o Padrão T permite direcionar, dividir ou misturar fluxos, conforme a configuração da válvula.
2. Uma válvula de 3 vias pode misturar fluidos?
Sim. Dependendo da configuração, especialmente no Padrão T, a válvula de 3 vias pode combinar dois fluxos em um único caminho. Essa característica é útil em aplicações que envolvem mistura de fluidos e controle de temperatura.
3. A válvula de 3 vias pode ser automatizada?
Sim. A válvula de 3 vias pode receber atuadores pneumáticos ou outros sistemas de acionamento, permitindo automatizar o direcionamento e o controle dos fluxos de acordo com as necessidades do processo.
4. Como dimensionar uma válvula de 3 vias?
O dimensionamento deve considerar fatores como vazão necessária, pressão e temperatura de operação, características do fluido, materiais da válvula e tipo de aplicação. O cálculo do coeficiente de vazão (Cv) também é importante para selecionar um modelo compatível com as condições do processo.
5. Qual material escolher para uma válvula de 3 vias?
A escolha do material depende das características do fluido e das condições de operação, como pressão, temperatura, corrosividade e presença de partículas. Em aplicações corrosivas ou abrasivas, podem ser necessários materiais mais resistentes, como aço inoxidável, ou revestimentos específicos.
