Os atuadores pneumáticos são componentes essenciais em sistemas industriais, responsáveis por transformar energia para movimentar válvulas de controle, e assim impulsionar as indústrias e otimizar processos automatizados.
A seguir, entenda como funcionam os atuadores pneumáticos, seus tipos, aplicações mais comuns e a importância deles para melhorar a eficiência dos sistemas industriais.
O que são atuadores pneumáticos?
Atuadores pneumáticos são dispositivos que utilizam ar comprimido para gerar movimento mecânico. Esses dispositivos são acionados por válvulas, que controlam a entrada e a saída do ar comprimido em seus cilindros.
Dessa forma, os atuadores convertem a energia do ar em movimento linear ou rotativo, dependendo do tipo de atuador utilizado.
São componentes bastante confiáveis, é comum encontrá-los em indústrias, plantas químicas, automação de processos e sistemas de controle de válvulas.
Vantagens dos atuadores pneumáticos
A principal vantagem dos atuadores pneumáticos é a rapidez com que podem operar, justamente porque utilizam ar comprimido no funcionamento. Como consequência, o acionamento é praticamente imediato, com capacidade de movimentos rápidos e repetitivos sem atrasos de resposta.
Além disso, os atuadores pneumáticos têm alta durabilidade e excelente capacidade de trabalho.
Ainda, eles podem operar em ambientes com temperaturas extremas ou produtos corrosivos, o que é uma grande vantagem e uma necessidade de diversos setores industriais.
Como funciona o atuador pneumático nas válvulas de controle?
Nas válvulas de controle, o atuador pneumático desempenha um papel importante para converter a energia pneumática em força mecânica, que é necessária para movimentar a válvula e abri-la ou fechá-la.
Isso permite o controle de fluidos, gases ou outros materiais dentro de sistemas industriais. Em suma, o atuador recebe o sinal de comando, geralmente de um sistema de controle, e, com base na pressão do ar, aciona a válvula para a posição desejada.
Esse tipo de automação traz a precisão e a rapidez do controle de processos industriais, sem precisar de acionamentos manuais. Os atuadores pneumáticos são muito eficazes em aplicações que exigem repetibilidade no movimento das válvulas, sendo ideais para ambientes de alta demanda, como indústrias de automação.
Leia também: posicionador de válvula
Tipos de atuadores pneumáticos
Em resumo, existem dois tipos principais de atuadores pneumáticos, e a escolha do tipo depende das necessidades de cada processo industrial. Os tipos de atuador pneumático são o de simples ação e o de dupla ação. Entenda melhor como cada um funciona.
Simples ação
Nos atuadores de simples ação, o movimento é gerado por um único fluxo de ar comprimido, que desloca o pistão em uma direção. Quando o ar é retirado, uma mola ou outro mecanismo retorna o pistão à posição inicial.
Esse tipo de atuador é muito utilizado em sistemas onde o movimento em uma direção é o mais importante, e o retorno pode ser feito por forças externas, como a mola.
Dupla ação
Os atuadores pneumáticos de dupla ação são os mais comuns em sistemas industriais. Eles utilizam o ar comprimido tanto para mover o pistão em uma direção quanto para retorná-lo à posição inicial.
Esse tipo de atuador proporciona um controle mais preciso e pode ser usado em aplicações que exigem movimentos em ambas as direções de forma simultânea e controlada. O design de dupla ação torna os atuadores mais versáteis, portanto são adequados para diversas aplicações.
Atuadores pneumáticos: linear ou rotativo
Os atuadores pneumáticos também podem ser divididos em linear ou rotativo, dependendo da forma do movimento gerado e o tipo de válvula de controle.
Os atuadores pneumáticos lineares geram movimento ao longo de uma linha reta, movendo o pistão de um lado para o outro dentro do cilindro. Esse tipo de atuador é ideal para aplicações em que é necessário um deslocamento direto, e são indicadas para válvulas do tipo globo, gaveta ou guilhotina.
Já os atuadores pneumáticos rotativos geram movimento em um eixo circular, transformando a energia do ar comprimido em rotação. Estes atuadores são muito usados para válvulas do tipo borboleta, esfera, entre outros.
Confira também outros tipos de atuadores
Quais são os modelos de atuadores pneumáticos existentes no mercado?
Atualmente, o mercado de atuadores pneumáticos produz diversos modelos. Entre eles, dois ganham destaque:
Atuador pneumático de diafragma
O atuador pneumático de diafragma possui uma membrana flexível feita em borracha, que leva o nome de diafragma e que possibilita que o obturador se mova entre as posições aberta e fechada.
Em geral, este modelo costuma ser de simples ação, mas também é possível encontrar de dupla ação.
Na SAMSON, temos diferentes opções de atuador pneumático de diafragma, como:
- Atuador de diafragma rotativo pneumático MN;
- Atuador rotativo pneumático com diafragma rolante R;
- Atuador de diafragma rotativo pneumático MZ.
Os modelos MN e MZ são para uso em serviço de limitação.
Leia também: válvula diafragma
Atuador pneumático de pistão
Outro modelo é de pistão, que pode ser chamado de cilindro pneumático. Este modelo é de movimento linear, pode ser tanto de ação simples quanto dupla e tem maior capacidade de suportar elevadas pressões de entrada.
Na SAMSON você encontra diversos modelos de atuadores pneumáticos de pistão, como:

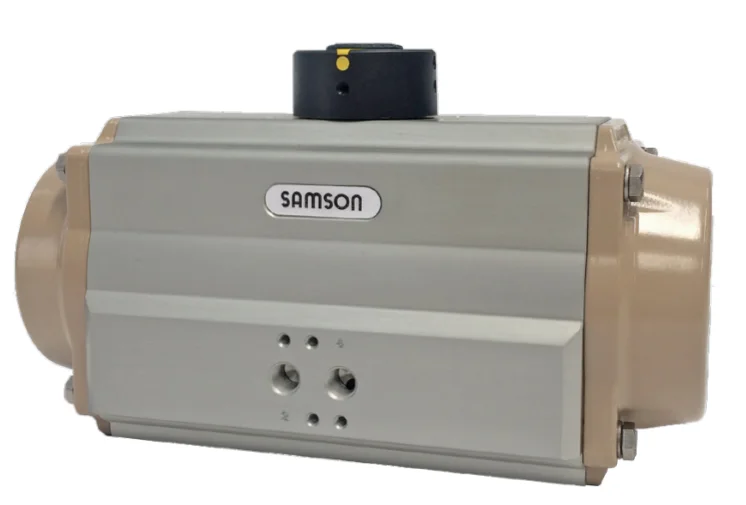

- Atuador rotativo pneumático com pistão duplo AT: uso para serviço de limitação;
Atuador de pistão pneumático 3275A: uso para adsorção por oscilação de pressão (PSA).
Onde os atuadores pneumáticos são usados?
Os atuadores pneumáticos são utilizados em várias indústrias, onde a precisão, rapidez e segurança são essenciais. Alguns dos setores que utilizam esses dispositivos são:
- indústria automotiva — para automatizar processos de montagem e movimentação de peças;
- indústria química e petroquímica — no controle de válvulas em processos de reação e transferência de materiais;
- indústria alimentícia — para automação de processos de embalagem, mistura e controle de fluidos;
- indústria farmacêutica — no controle preciso de fluidos e na movimentação de equipamentos sensíveis;
- gasodutos e oleodutos — para o transporte de gás natural, petróleo e seus derivados.
Encontre atuadores para válvulas na SAMSON
A SAMSON é líder na produção de atuadores de alta qualidade, desenvolvidos para sistemas de controle de válvulas.
Há mais de 100 anos, oferecemos uma ampla gama de atuadores pneumáticos, incluindo modelos de simples e dupla ação, e tanto lineares quanto rotativos, para atender às necessidades de diversos setores industriais.
Se você está buscando atuadores pneumáticos confiáveis e de alto desempenho, a SAMSON é a escolha ideal. Confira o catálogo de atuadores da SAMSON e encontre o modelo com tecnologia de ponta para otimizar suas operações industriais.
